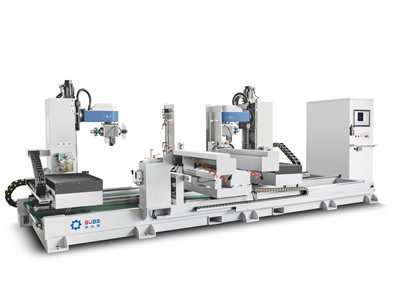

速必勝 雙端五軸加工中心 ST-10

1、工作方式：可做雙端榫頭，圓榫，方榫，腰圓榫。
2、全數控調節，以文件形式保存，雙端雙五軸控制。
 3、有刀尖追隨功能，(打開加工文件，設備自動調整)。
4、使用Window系統，控制軟件可根據客戶使用情況做實際調整。

機械詳情如下：
一、機械行程
各軸運動行程：
①左X軸行程：750 mm，右：2000mm.
②Y軸行程：700mm。
③Z軸行程：540 mm
④A軸(旋轉頭)：±181°
⑤C軸(旋轉頭)：連續旋轉

二、加工范圍
①最大加工長度：2000mm.
②最小加工長度：200mm(不含端頭要加工的位置）
③最大加工寬度：120mm
④最大加工厚度：80mm
⑤左右刀具到工件中心最大加工尺寸：350mm（工件中部有槽到端頭超過350mm時不能加工）

三、夾具說明
①夾具數量：2套
②夾具尺寸：100mm*40mm
③料倉調節方式：手動
④送料方式：雙伺服自動送料
⑤收料方式，自動前收料（免劃傷模式）
⑥左夾具為固定夾具，右?jiàn)A具跟據料長伺服自動調整。

四、刀具說明
①鋸片直徑：230mm,孔徑30mm
②鋸片端夾頭規格：ER20
③大銑刀軸徑：30mm
④銑形刀鋸片電機轉速：9000rpm,功率：5.5KW
⑤小銑刀夾頭規格：ER25
⑥小銑刀電機轉速：18000rpm,功率：2.2KW
左右5.5KW主軸為正反刀

五、工作參數
1.最高移位移速度：
①X軸速度：50m/min
②Y軸速度：50m/min
③Z軸速度：50m/min
④加工速度：可調
電力輸入功率：25KW
輸入電壓：380V
壓縮空氣壓力：6bar
機械總質量：約4T

六、機械配置
精密導軌：Roust
精密滾珠絲桿：TBI
伺服：南京圖科絕對值伺服系統
變頻器：深圳Simphoenix
氣動元件：亞德克（Airtac)

更多機械詳情，歡迎與我們聯系。
